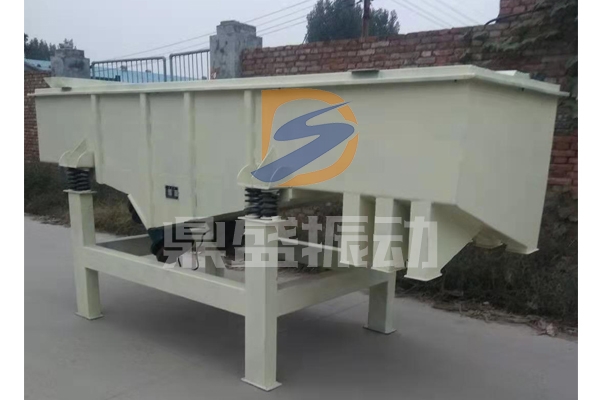

直線篩

DZSF型直線振動篩又稱石英砂振動篩、碳化矽振動篩、金剛砂振動篩、直線震動篩為雙振動電機驅動。當兩台振動電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行於電機軸線的方向相互抵消，在垂直於電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。兩電機軸相對篩麵在垂直方向有一傾角，在激振力和物料自重力的合力作用下，物料在篩麵上被拋起跳躍或向前作直線運動，從而達到對物料進行篩選和分級的目的。適用於粒度在0.074—5mm，含水量小於7%，無粘性的各種幹式粉狀或顆粒狀物料的篩分。較大給料粒度不大於10mm.。

工作特點

   DZSF直線振動篩篩分精度高、處理量大、結構簡單、耗能少、噪音低、篩網使用壽命長、密封性好、無粉塵溢散、維修方便、可用於流水線生產中的自動化作業。

主要適用行業

  DZSF直線振動篩廣泛適用於化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業中幹式粉狀物料的篩分。

注：本設備為非標設計產品可根據用戶需求個性化設計製作

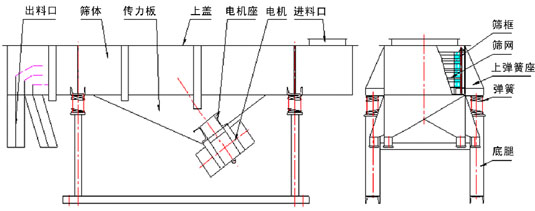

直線振動篩結構圖

直線振動篩結構說明

    本篩機主要由篩箱、篩框、篩網、振動電機、電機台座、減振彈簧、支架等組成。

    1、篩箱：由數種厚度不同的鋼板焊製而成，具有一定的強度和剛度，是篩機的主要組成部分。

    2、篩框：由鬆木或變形量較小的木材製成，主要用來保持篩網平整，達到正常篩分。

    3、篩網：有低碳鋼、黃銅、青銅、不鏽鋼絲等數種篩網。

    4、振動電機(使用與維修方法詳見振動電機使用說明書)。

    5、電機台座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反複緊固，以免鬆動造成事故。

    6、減振彈簧：阻止振動傳給地麵，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地麵。

    7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地麵，兩支柱下麵的槽鋼應相互平行。

直線振動篩安裝調試與使用

    該設備應固定在專用地基上，由預埋螺栓固定。如不打專用地基，應在工作台與設備機座之間敷設防振橡膠板，在使用前必須給設備配置安全可靠的接地保護線.。

注意：設備安裝到位後，開機前必須將運輸時用來固定篩體和機座的裝置拆掉。

    新篩機安裝好以後，應按以下要求檢查：

    1、檢查振動電機繞組對地的絕緣電阻，若＜20MΩ必須烘幹後方能使用。

    2、篩體和機座上、下彈簧座圈上，彈簧應完全垂直嵌入彈簧座圈，以確保篩體平衡，篩機的振動部分切勿與機外其它物體有任何硬性連接或接觸。

    3、閉合電源開關，確認振動電機同步反向旋轉，進行10-20分鍾空運轉，設備在運行時如有異常聲音，應迅速關機進行檢查處理。設備運轉正常後，可將少量需篩分的物料通過進料口設入篩機內，確認物料向出料口方向行進，然後逐漸增加到所需和所能承受的給料量。

    4、篩分物料時，應在進料口將物料均勻投入，確保篩麵上的物料均勻分布。物料下落時，不得有大的衝擊，以免損壞篩網，特殊情況下（如物料粒度相差懸殊大、物料比重大等）應在進料口上加一層較粗的篩網作緩衝。

    5、用戶可根據篩機的層數，物料比重不同來增減篩機的激振力（通過調節振動電機兩端偏心重錘的夾角來增減激振力），使篩機達到較好的篩分效果。

    6、設備在停機時產生瞬間的共振區，此時振幅和噪聲會明顯增大，屬正常現象，設備在開停機前，篩麵上不得有存留物料，篩網需經常檢查是否張緊、破損，如有破損要即時更換。
