TD皮帶鬥式提升機

一．TD鬥式提升機概述：

TD係列鬥式提升機適用於垂直輸送粉狀、粒狀、及小塊狀的磨吸性較小的散狀物料，如糧食、煤、水泥、碎礦石等,提升高度40米。TD係列鬥式提升機嚴格按照JB3926-85《垂直鬥式提升機》標準設計製造，目前國內常用的鬥式提升機均為垂直式。TD型鬥式提升機備有四種料鬥，即：Q型(淺鬥)、H型(弧底鬥)、ZD型(中深鬥)、SD型(深鬥)。

二．TD鬥式提升機設備結構特點：

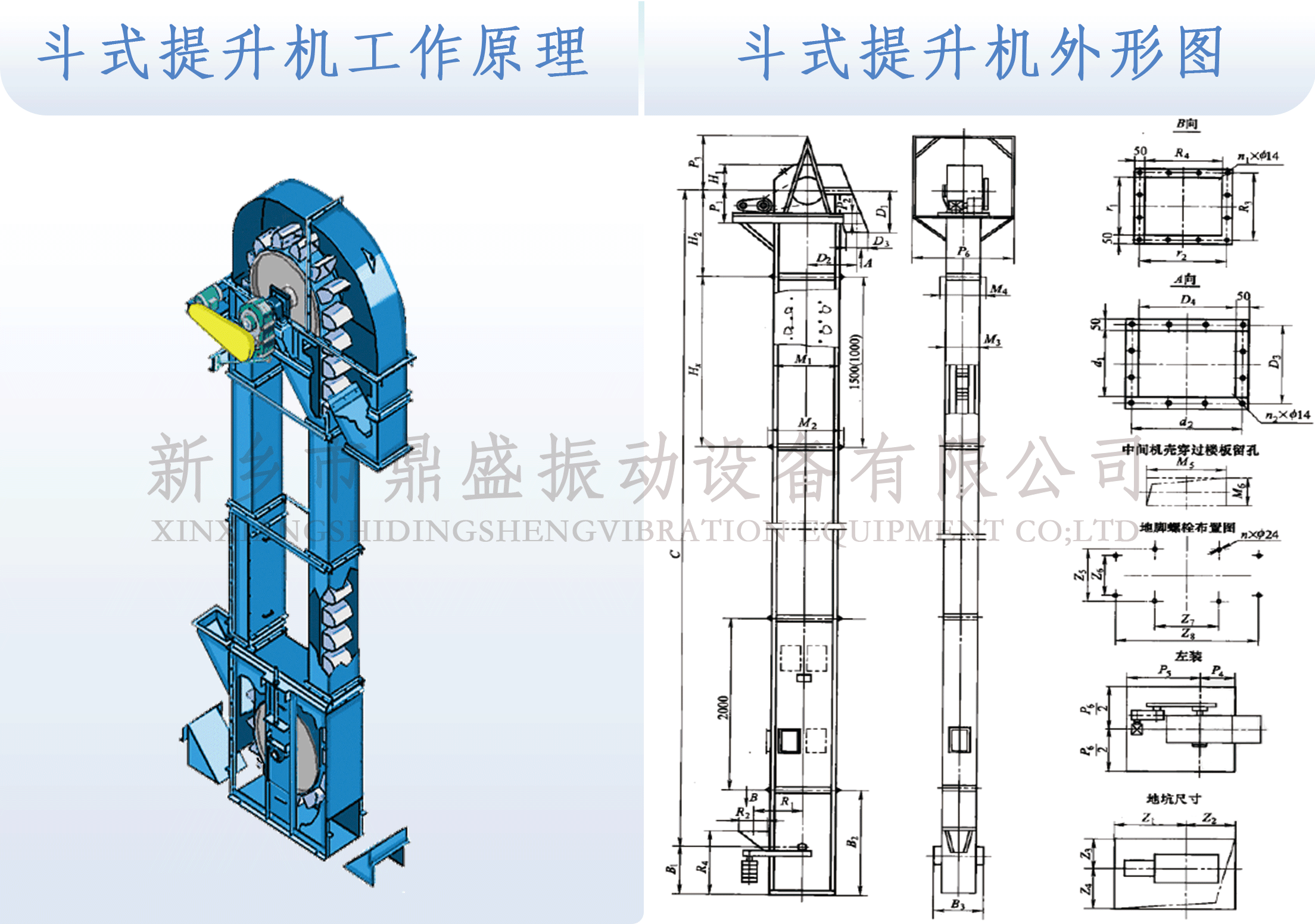

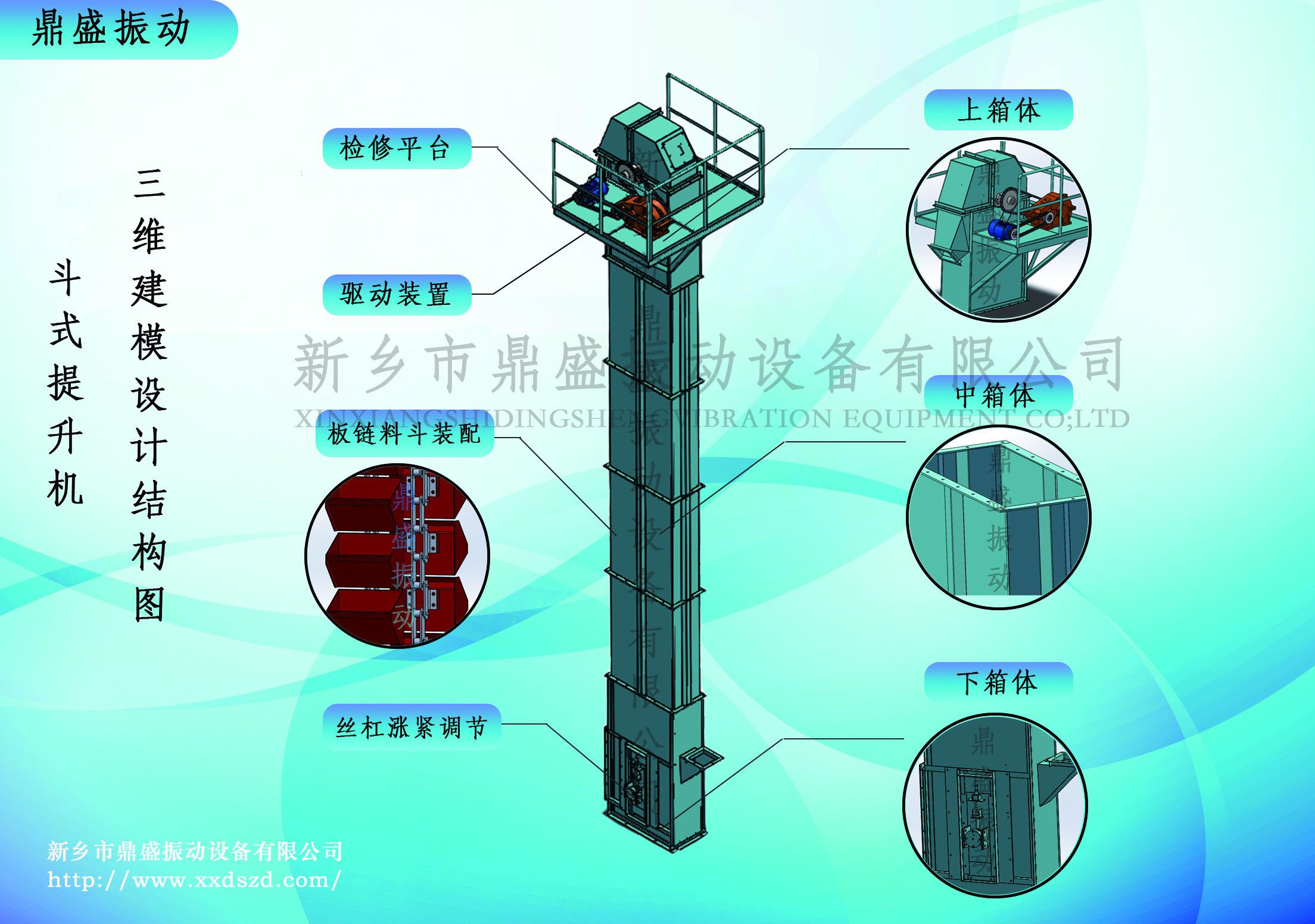

TD型鬥式提升機由運行部分(料鬥與牽引膠帶),帶有傳動滾筒的上部區段,帶有拉緊滾筒的下部區段,中間機殼,驅動裝置,逆止製動裝置等組成,適用於向上輸送鬆散密度ρ＜1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。

TD型鬥式提升機結構形式:傳動裝置TD型鬥提升機的傳動裝置有兩種形式分別配有YZ型減速器ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平台、聯軸器等,使結構緊湊、重量輕,而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪音低，運轉平穩，並隨主軸浮動，可消除安裝應力。

三．TD鬥式提升機主要特點：

1. 提升範圍廣：這類提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料.密封性好,環境汙染少；

2. 驅動功率小,采用流入式喂料、誘導式卸料、大容量的料鬥密集型布置.在物料提升時幾乎無回料和挖料現象,因此無效功率少。

3. 運行可靠性好,新穎的設計原理和加工方法,確保了整機運行的可靠性,無故障時間超過2萬小時。提升高度高.提升機運行平穩,因此可達到較高的提升高度。

4. 結構剛性好，精度高。機殼經折邊和中間壓筋，再經焊接，剛性好、外觀漂亮。

5. 物料溫度不超過60℃；如采用耐熱橡膠帶，溫度不超過200℃。

6. 結構簡單，運行平穩，挖取式裝料，離心重力式卸料。

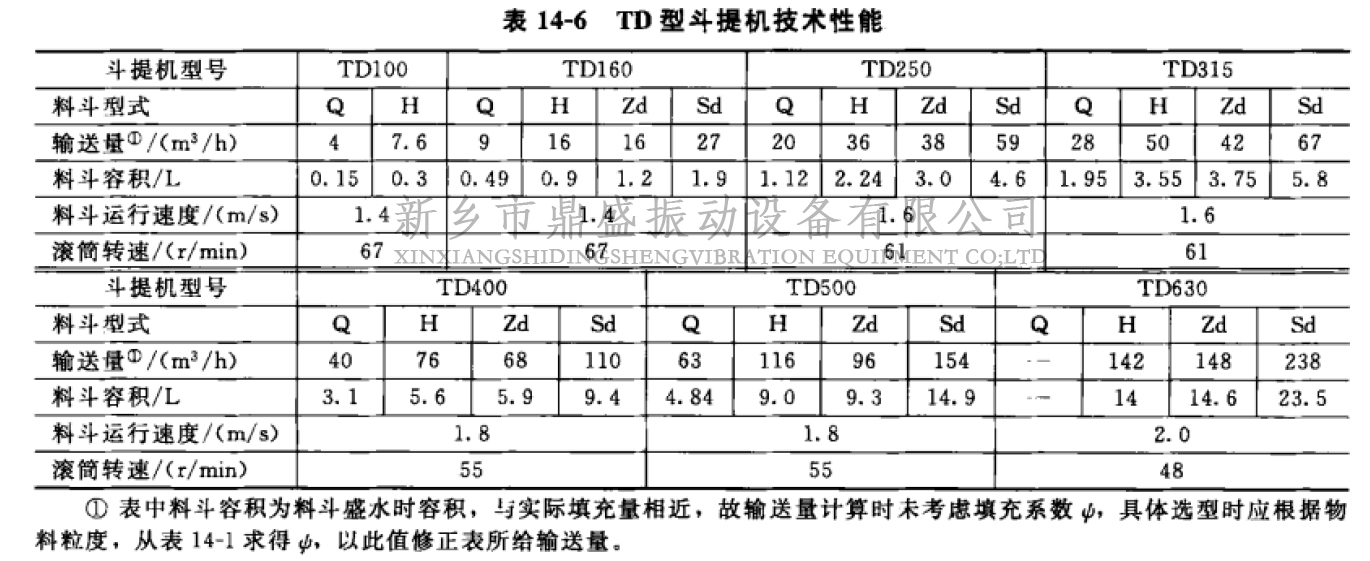

四．NE鬥式提升機技術參數表：

TD鬥式提升機主要特點：

1. 提升範圍廣：這類提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料.密封性好,環境汙染少；

2. 驅動功率小,采用流入式喂料、誘導式卸料、大容量的料鬥密集型布置.在物料提升時幾乎無回料和挖料現象,因此無效功率少。

3. 運行可靠性好,新穎的設計原理和加工方法,保證了整機運行的可靠性,無故障時間超過2萬小時。提升高度高.提升機運行平穩,因此可達到較高的提升高度。

4. 運行可靠性好：新穎的設計原理和加工方法,保證了整機運行的可靠性,無故障時間超過2萬小時。提升高度高.提升機運行平穩,因此可達到較高的提升高度。

5.結構剛性好，精度高。機殼經折邊和中間壓筋，再經焊接，剛性好、外觀漂亮。

6. 物料溫度不超過60℃；如采用耐熱橡膠帶，溫度不超過200℃。

7. 結構簡單，運行平穩，挖取式裝料，離心重力式卸料。
